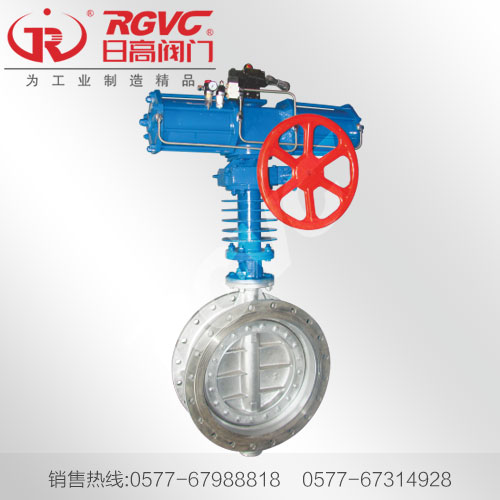

气动高温防爆蝶阀GD643H-10R

公称通径：DN200-1200

公称压力：0.1~0.6MPa

适用温度：≤600℃

驱动方式：手动、气动、电动、蜗轮

适用介质：高温煤气

防爆气动碟阀是由气动执行器和碟阀组成。气动碟阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多

概述

防爆气动碟阀是由气动执行器和碟阀组成。气动碟阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多

产品特点

1、防爆气动碟阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm²左右压力的气源即可控制阀门，适用于易燃易爆场合。

2、阀门采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；采用衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；独特设计的模压橡胶阀座具有极佳的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于最佳的压缩状态以保持零泄漏。

3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有极高的结合强度，涂层度为0.2—0.5mm。

技术参数

连接方式：对夹

阀体材料：HT200、QT400、WCB、不锈钢

阀板材料：QT400、铝青铜、尼龙11、不锈钢

阀座：NBR、EPDM、PTFE、F46

安装执行器及附件编辑

气动执行器、 防爆电磁换向阀、防爆限位开关、 手操机构 。

适用介质

易燃易爆的气体、液体、粉尘等介质。
