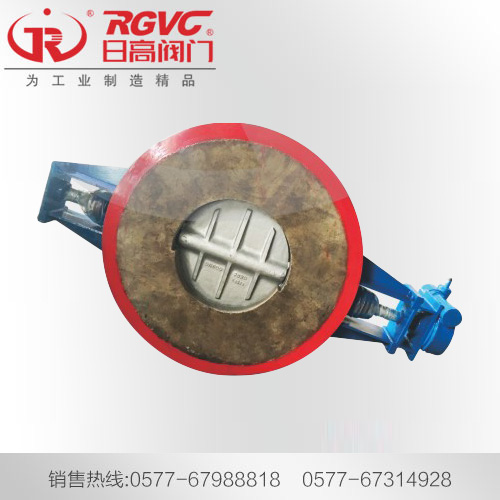

D312型高温衬水泥蝶阀

结构特点及用途

该阀采用优质耐热钢，阀板内腔通水冷却，具有耗水量少、耐温高、使用寿命长、操作维修方便、转动灵活等特点，可与各种电动执行器配套使用，实现远距离控制和自动调节及切断，广泛应用于冶金、化工、建材、电站等行业的超高温气体管道中，作为介质流量调节和切断使用。

主要性能参数

公称压力：0.1MPa;电源: 220(或380)V●AC

输入信号：0-10(4-20)mA●DC或开关量信号

适用温度：P9 t≤950°C，P10 t≤1000°C，P11 t≤1100°C，P12 t≤1200°C，P13 t≤1300°C

适用介质：烟气及其它超高温气体

泄漏率：普通型(Ds9113、Ds3113型) ≤3%低泄 漏型(Ds9123、Ds3123)≤ 1%

阀板转角：0-90°冷却水消耗量(0.0025-0.01) DNm³/h(根据介质温度和口径而定)

冷却水压力：0.3MPa的软化水；冷却水进口温度≤30°C，出口温度60°~80°C

外形及连接尺寸表
