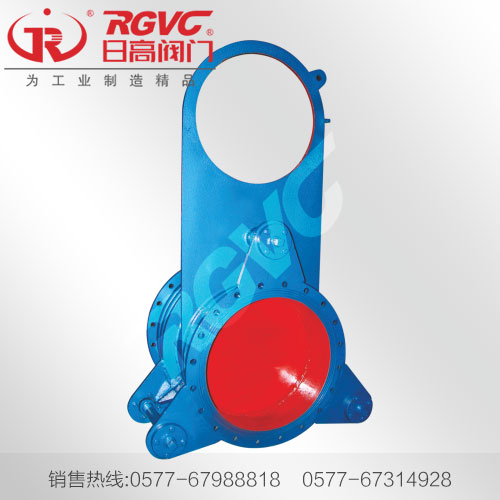

SYZ43X-2.5手动盲板阀（眼镜阀）

温馨提示：欢迎访问日高阀门有限公司官网，如需订购请来电咨询，谢谢！

热线电话：0577-67978288

产品描述

公称通径：DN300~2000

公称压力：0.05~0.25MPa

适用温度：120℃、200℃、300℃

驱动方式：手动

适用介质：煤气及有毒、有害、易燃气体

SYZ43X-2.5手动眼镜阀又名手动扇形眼镜阀、手动扇形盲板阀、翻板阀、扇形阀，是按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国内外先进技术基础上自行研制开发的新一代产品。广泛用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。

手动眼镜阀与其他在管路中做切断的阀门设备比较，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。

F43CX手动眼镜阀性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

F43CX手动眼镜阀主要外形连接尺寸：

DN	D	D1	b	n-φd	长系列 L
200	320	280	14	8-φ18	500
250	375	335	14	12-φ18	500
300	440	395	16	12-φ22	500
350	490	445	16	12-φ22	500
400	540	495	16	16-φ22	600
450	595	550	20	16-φ22	600
500	645	600	20	20-φ22	600
600	755	705	20	20-φ26	600
700	860	810	20	24-φ26	600
800	975	920	22	24-φ30	600
900	1075	1020	22	24-φ30	630
1000	1175	1120	22	28-φ30	630
1200	1375	1320	22	32-φ30	750
1400	1575	1520	26	36-φ30	750
1500	1675	1620	26	36-φ30	750
1600	1790	1730	26	40-φ30	750
1800	1990	1930	26	44-φ30	750
2000	2190	2130	26	48-φ30	750
