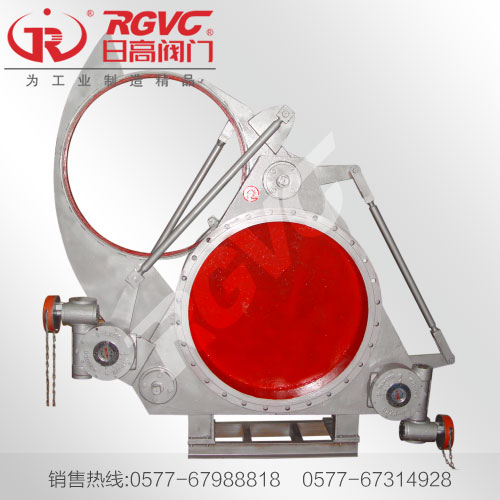

F3L43C-2.5链条式盲板阀

产品名称：链条式盲板阀

产品型号：F43X

驱动方式：链条式

连接形式：法兰

结构形式：盲板

密封结构：软密封

公称通径：DN100-200

常用材质：碳钢

铭    牌：日高品牌

公称通径：DN300~2000

公称压力：0.05MPa-0.25MPa

适用温度：120℃、200℃、300℃

驱动方式：手动、电动、气动、电动推杆、电液动推杆

适用介质：煤气及有毒、有害、易燃气体

链条式盲板阀工作原理：

F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。
